本次测试的演示器材
转接板：PowerPi C550X
测试仪：PowerPi X140C-C
输出设备： CRPS 电源
监控设备：PowerPi XT1000
测试教程
1、PowerPi X140C-C采用XT30、XT60双输入与USB-C单输出接口，支持5-30V宽压输入，可实现升降压稳定PD3.1 140W输出，并兼容多种主流快充协议。

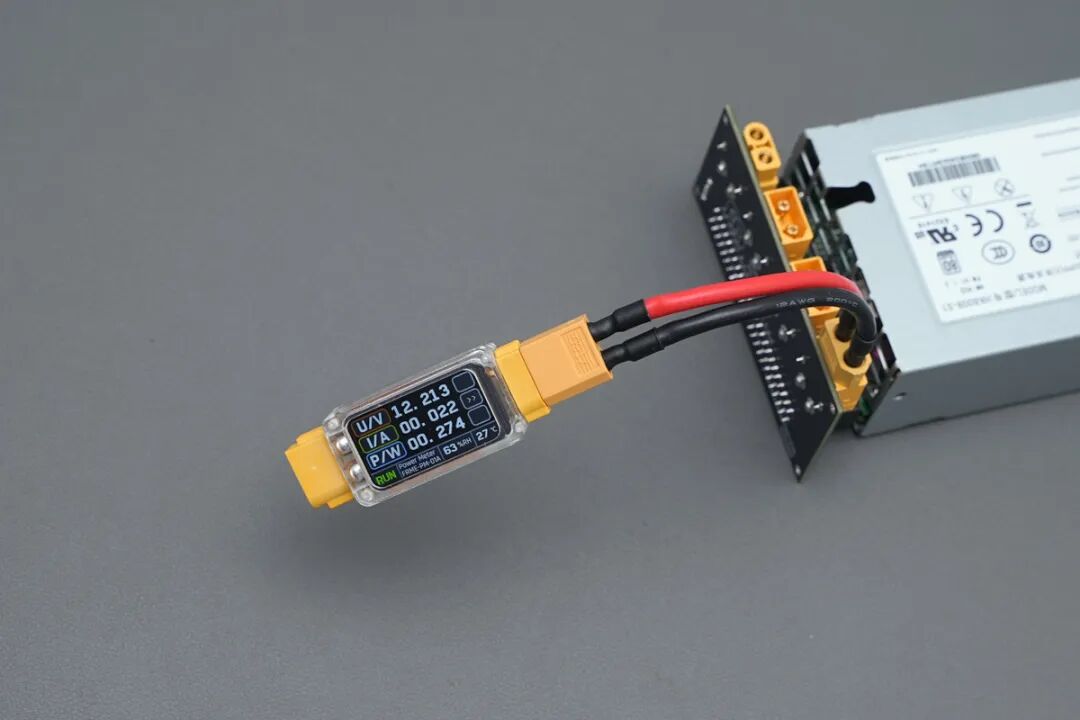

2、本次测试采用PowerPi PC550X 电源转接板，搭配PowerPi XT1000实时监测功率。

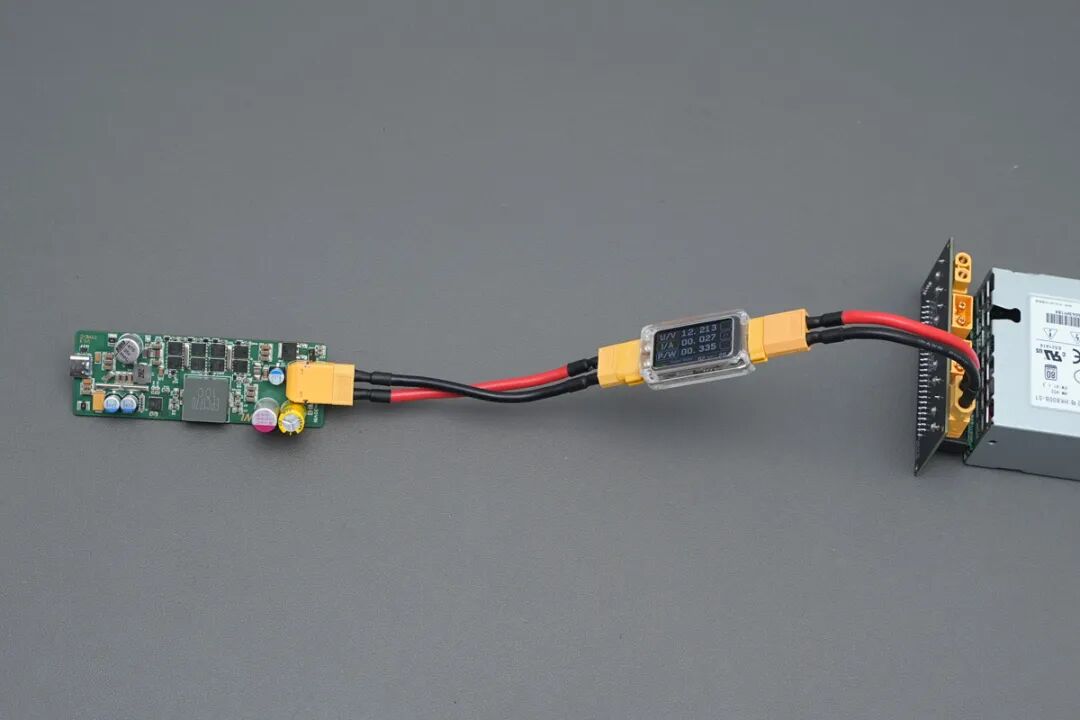

3、使用 XT60 转接线， 完成以上组合与PowerPi X140C-C的对接 。

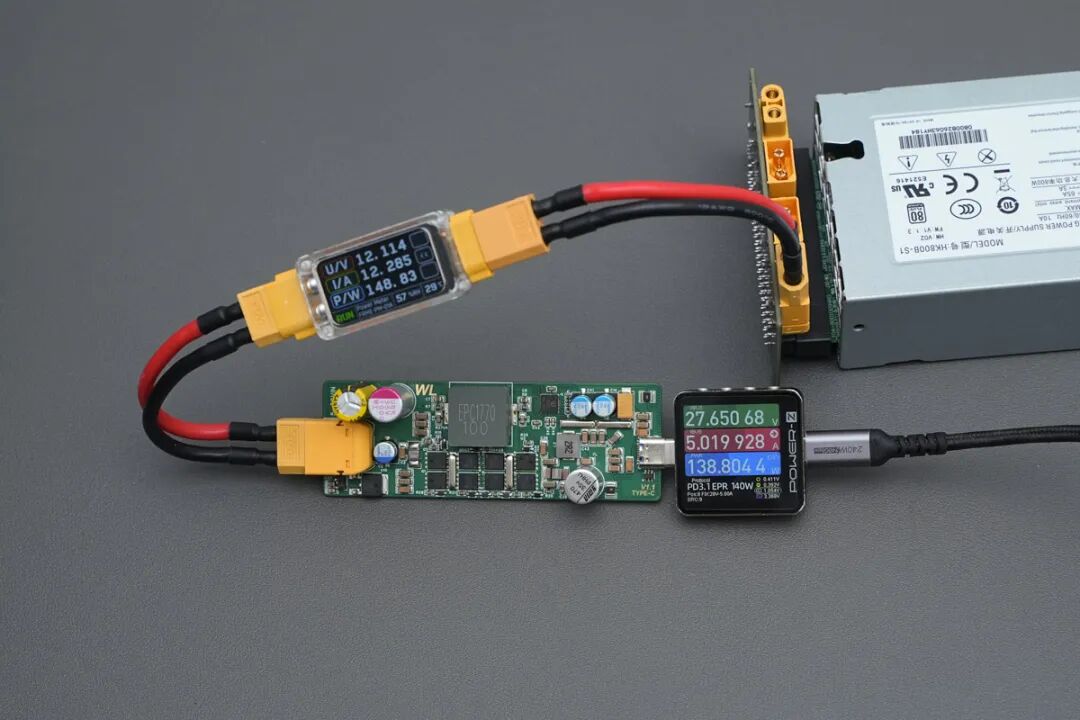

4、接入负载后启动供电，PowerPi X140C-C 当前输入功率约为 12.11V 12.28A 148.83W，输出功率为27.65V 5.01A 138.80W。
补充说明

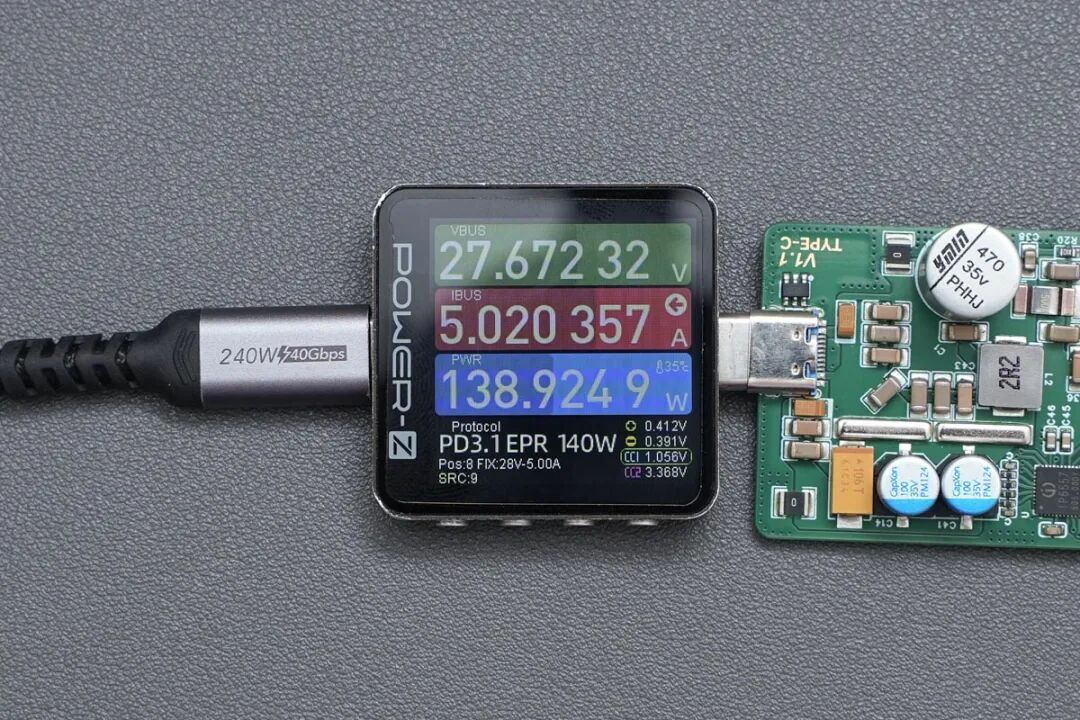

1、可使用 POWER-Z KM003C 实时监控该组合输出端的功率。

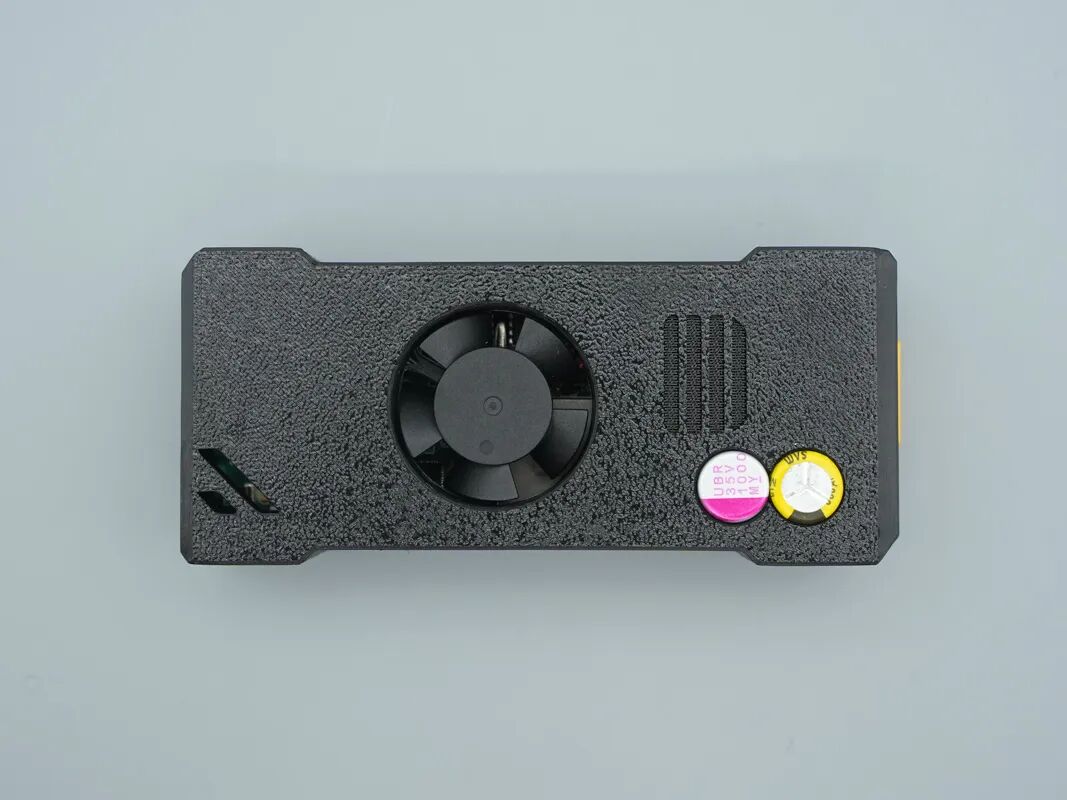

2、使用PowerPi X140C‑C 快充模块专属套件，可实行温度50度闭合，集成 KSD9700 系列热保护器与 3010 高速风扇。
注意事项
1、PowerPi X140C-C采用XT30、XT60双输入与USB-C单输出接口，不支持反接。
2、PowerPi C550X 的XT60 （IN）输入接口为级联接口，仅用于扩展使用。
3、PowerPi C550X 支持软启动和单向导通设计，仅支持输入端（IN）到输出端（OUT）导通，不支持反接，无额外保护。
4、本次测试数据仅供参考。
