PowerPi X140C-C 搭配 PowerPi P480X 测试演示教程

Jul 7, 2026 PowerPi

本次测试的演示器材

测试仪：PowerPi X140C-C

转接板：PowerPi P480X

输出设备：12V Only 电源

监控设备：PowerPi XT1000

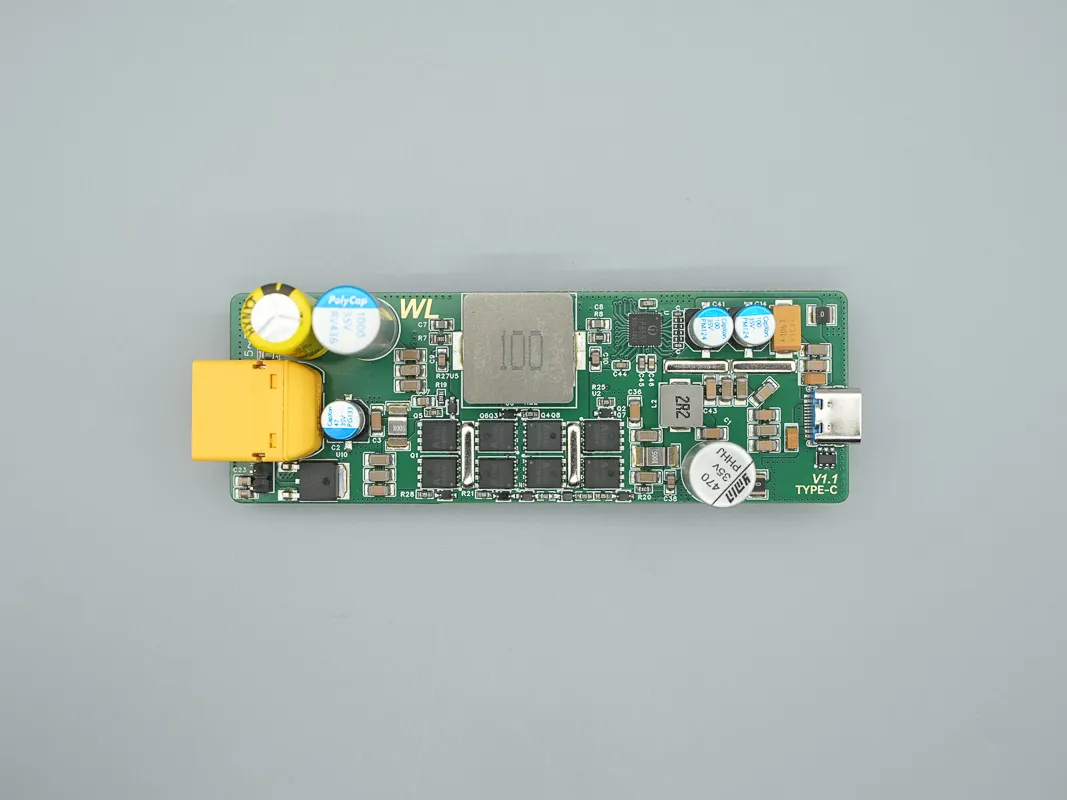

1、PowerPi X140C-C采用XT30、XT60双输入与USB-C单输出接口，支持5-30V宽压输入，可实现升降压稳定PD3.1 140W输出，并兼容多种主流快充协议。

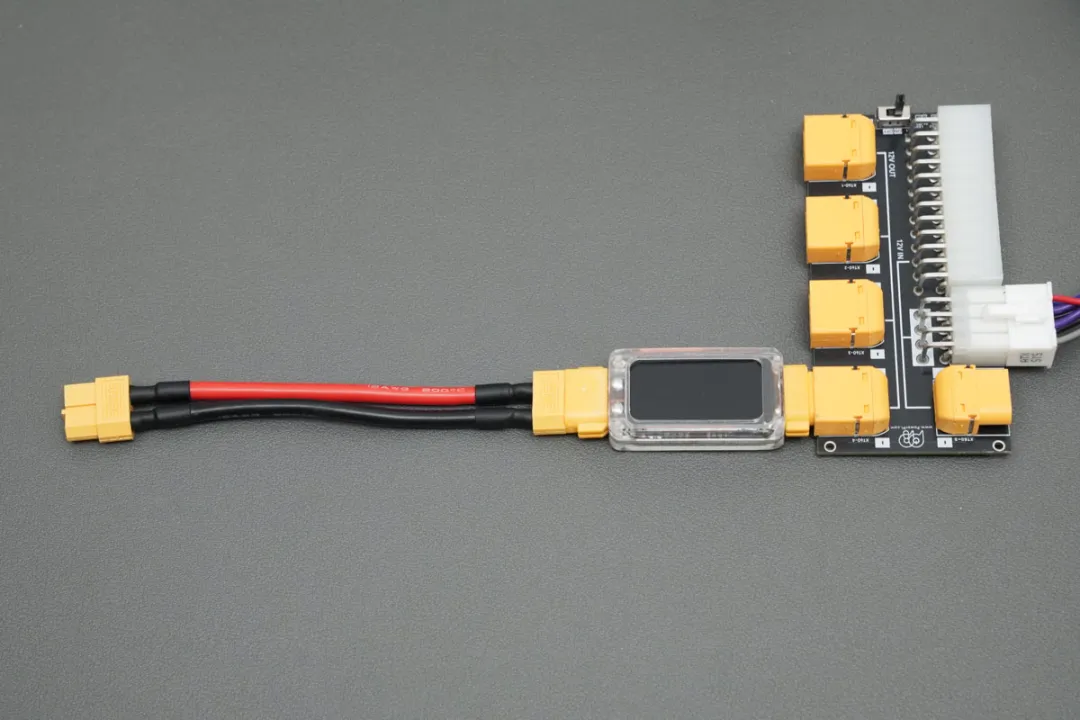

2、本次测试采用PowerPi P480X 电源转接板，搭配PowerPi XT1000实时监测功率。

3、使用 XT60 转接线，完成以上组合与PowerPi X140C-C的对接。

4、接入负载后启动供电，PowerPi X140C-C 当前输入功率约为 11.75V 12.21A 143.64W，输出功率为27.71V 4.83A 134.10W。

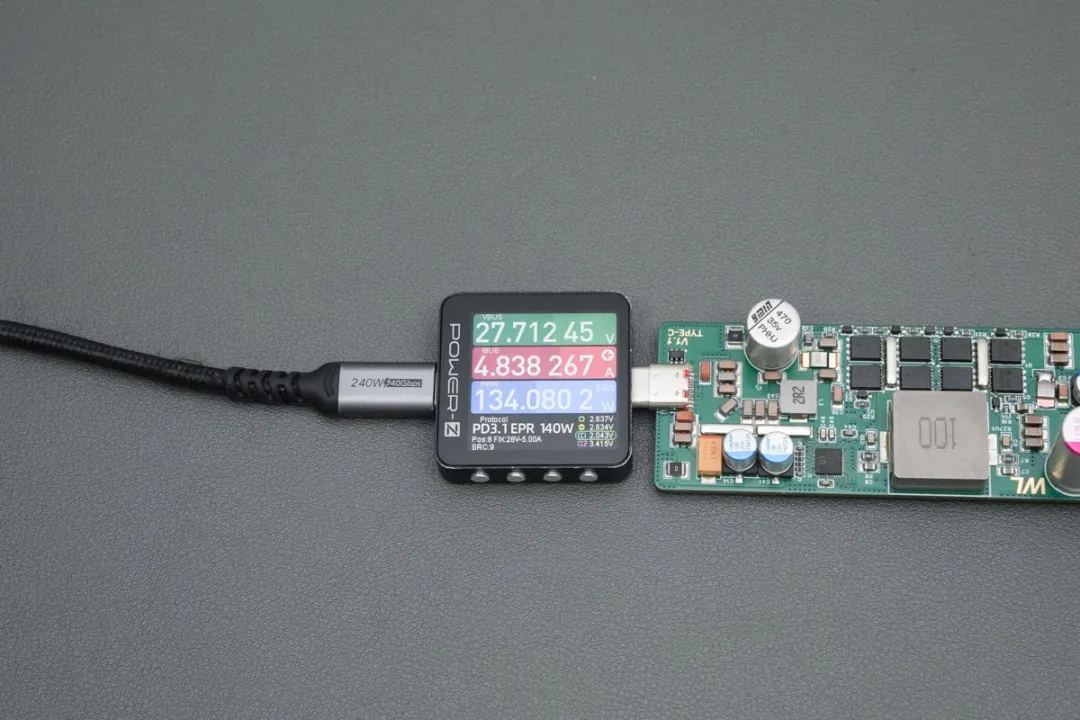

1、可使用 POWER-Z KM003C 实时监控该组合输出端的功率。

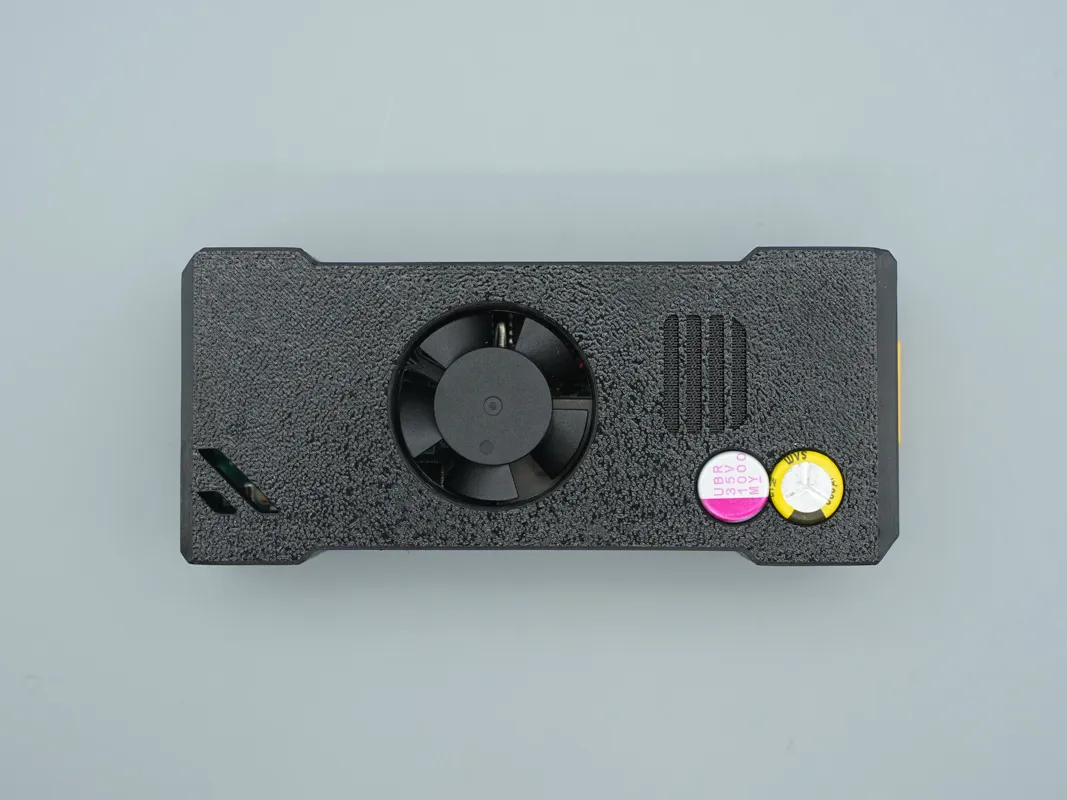

2、使用PowerPi X140C‑C 快充模块专属套件，可实行温度50度闭合，集成 KSD9700 系列热保护器与 3010 高速风扇。

1、PowerPi X140C-C采用XT30、XT60双输入与USB-C单输出接口，不支持反接。

2、PowerPi P480X 的XT60 （IN）输入接口为级联接口，仅用于扩展使用。

3、PowerPi P480X 支持软启动和单向导通设计，仅支持输入端（IN）到输出端（OUT）导通，不支持反接，无额外保护。

4、本次测试数据仅供参考。
