PowerPi推出D45AC数显快充模块 ，独立快充+实时监控各项参数，调试更高效

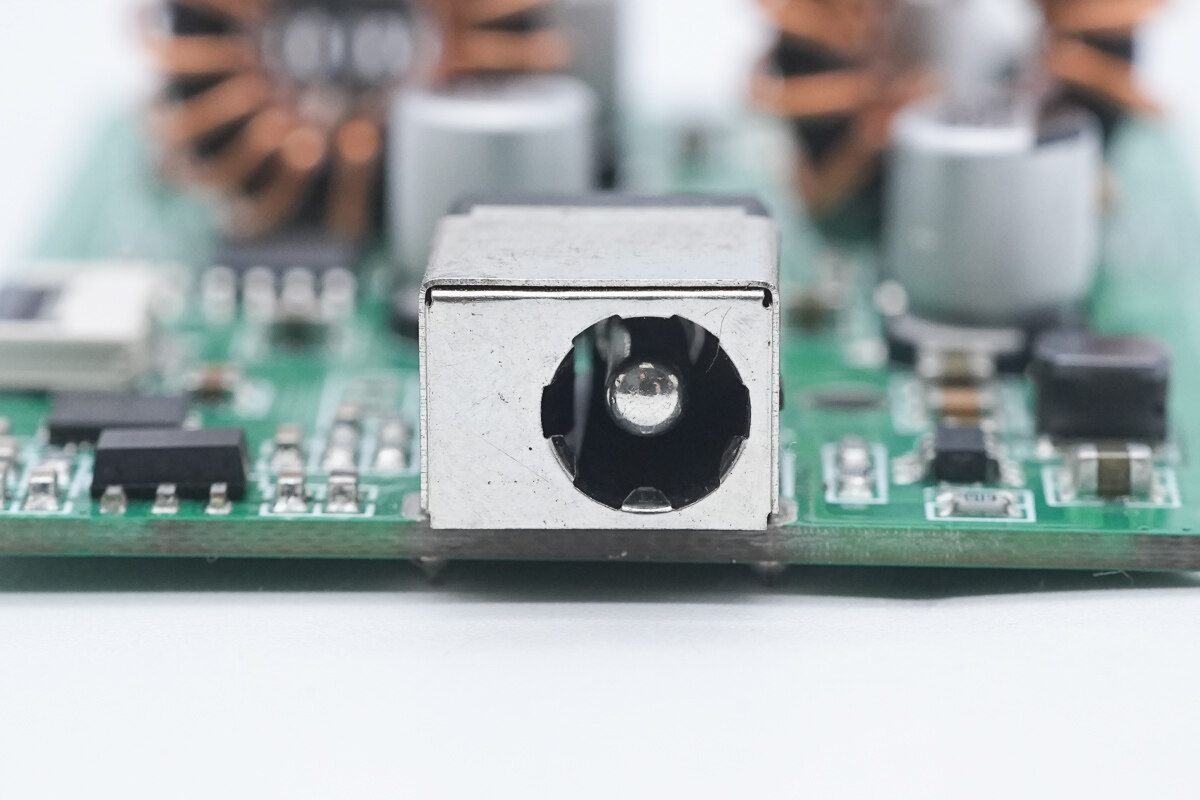

PowerPi推出了一款D45AC 1A1C数显快充模块，该模块采用DC接口输入、双路独立快充及实时监测为核心，并由英集芯IP6535与智融科技SW3522两颗协议降压芯片协同驱动。适配多场景充电测试需求，引发广泛关注。

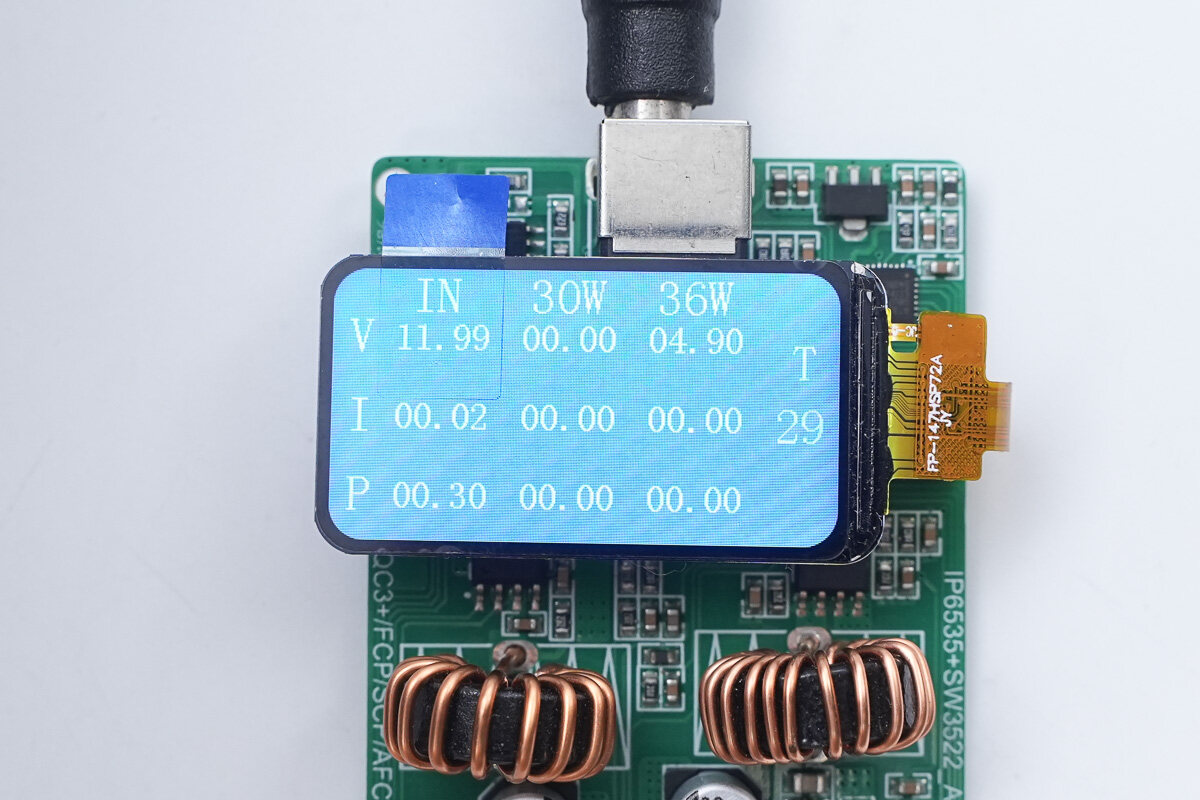

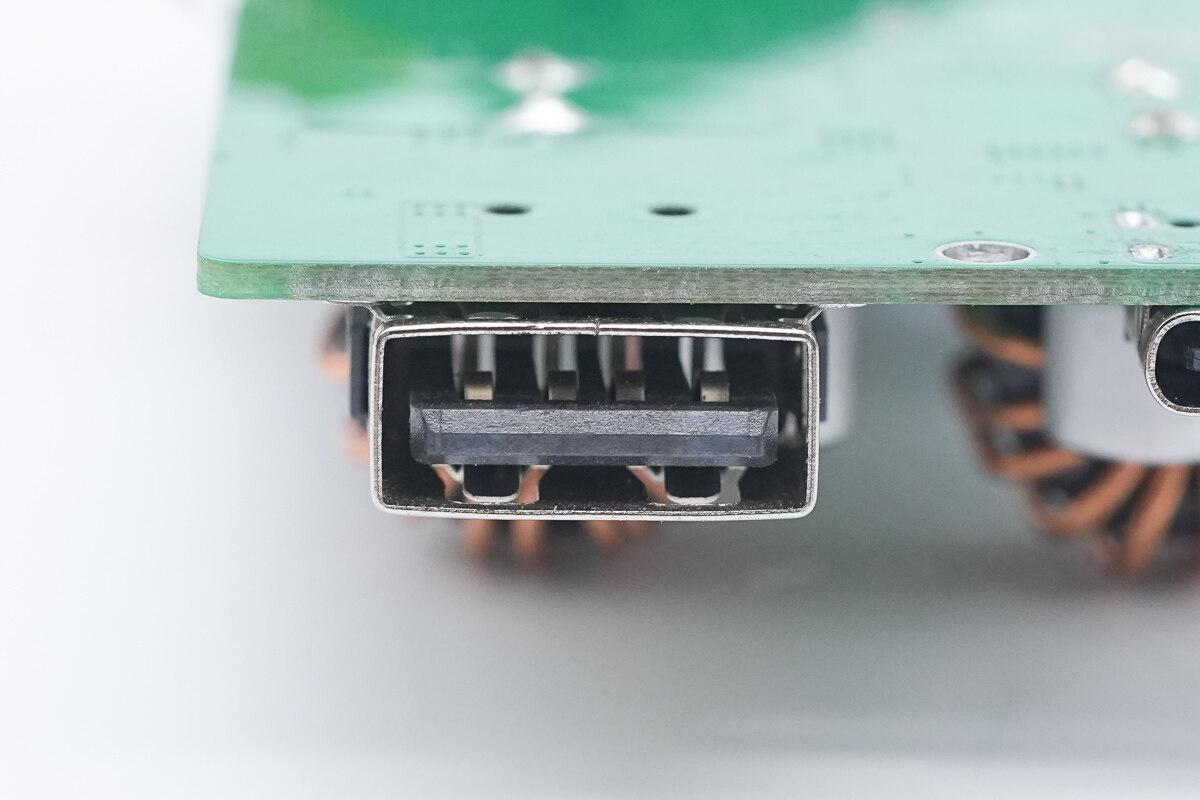

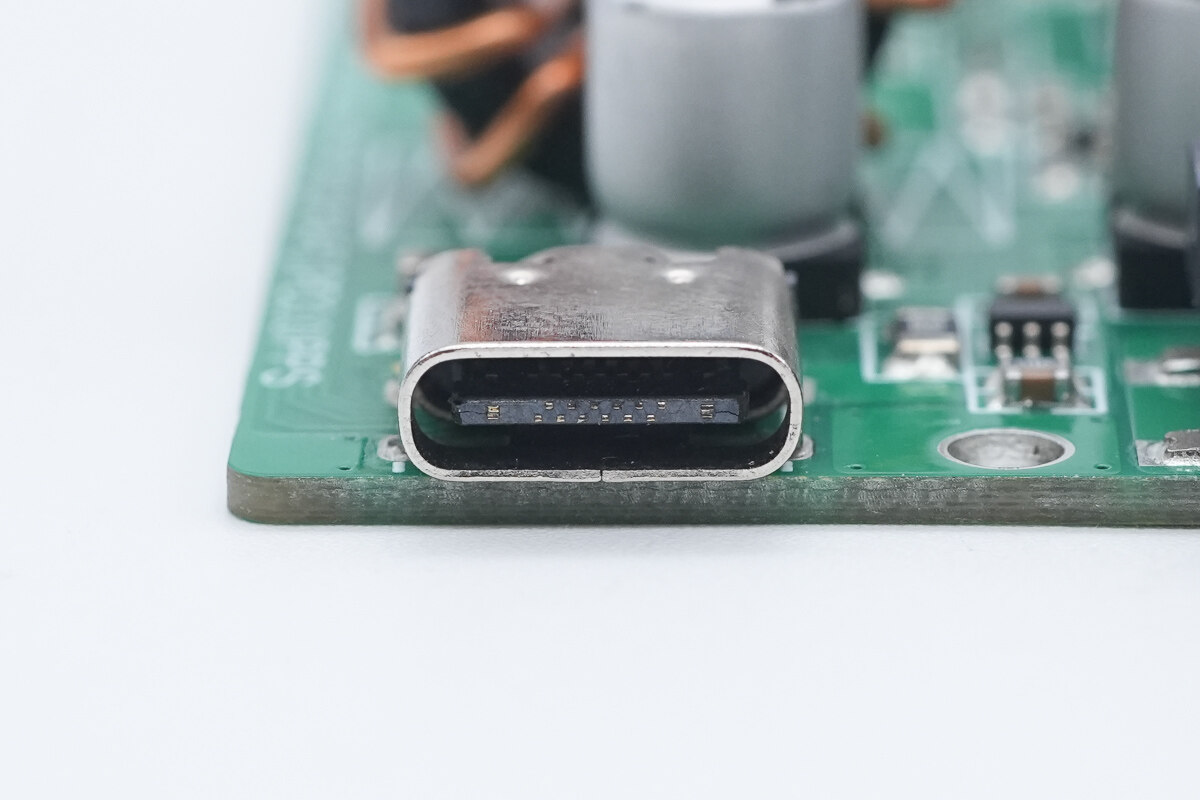

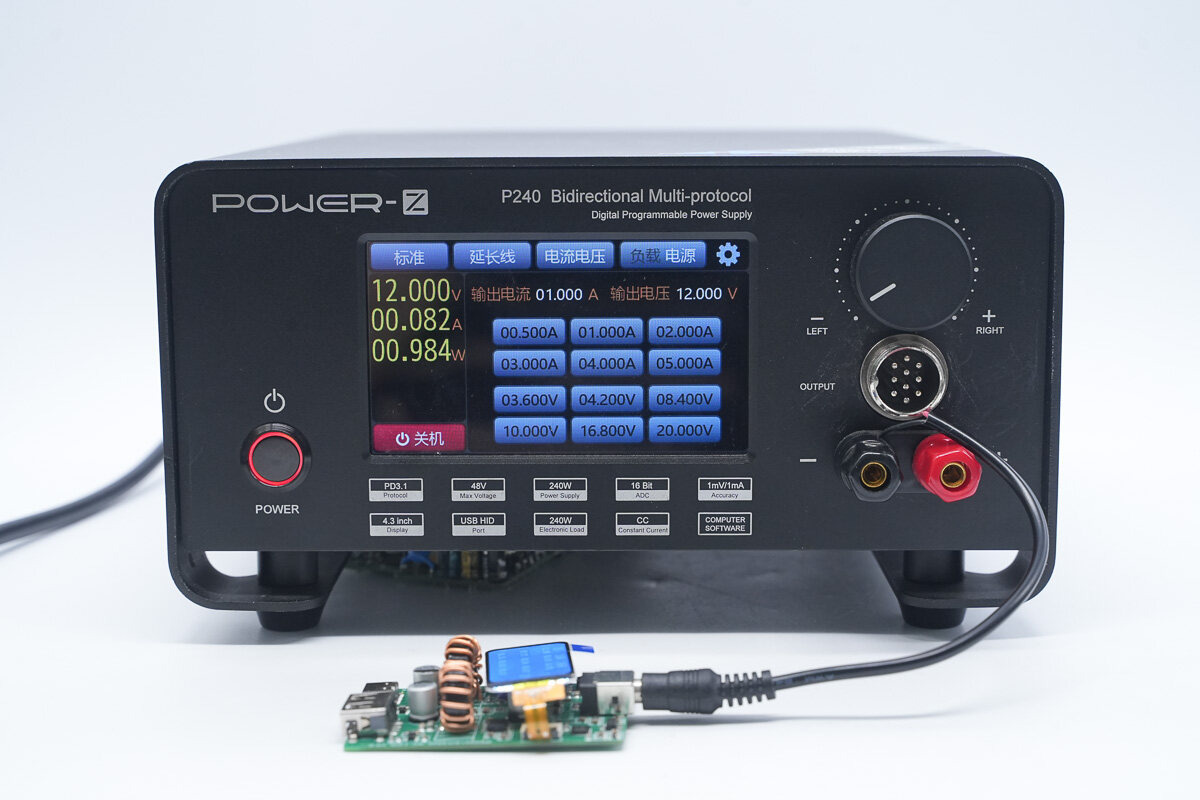

PowerPi D45AC 数显快充模块支持15V-24V宽电压范围，输出端配置USB-A与USB-C双接口，其中USB-A最高输出20W、USB-C为25W，双口总功率25W，且两路独立控制互不干扰。模块自带LCD数显屏，可实时呈现输入输出电压、电流、功率及板载温度，解决传统快充模块输出参数不可感知的痛点。

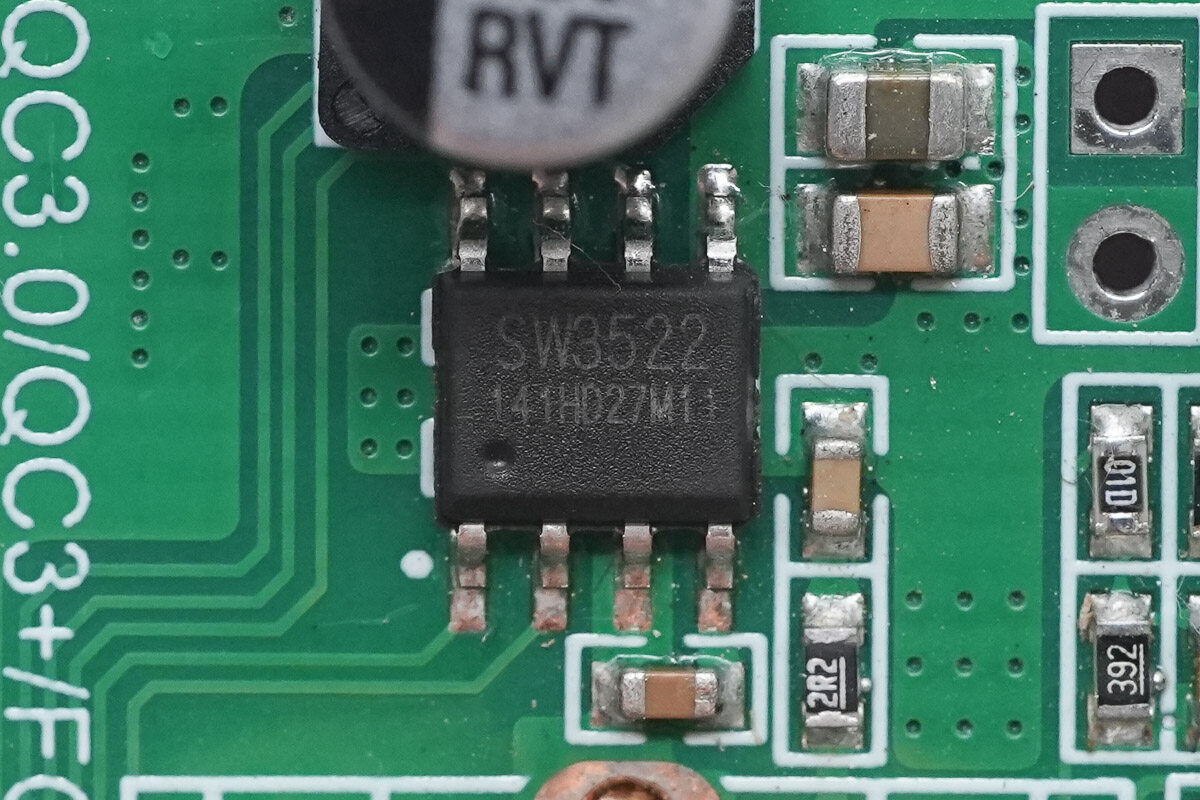

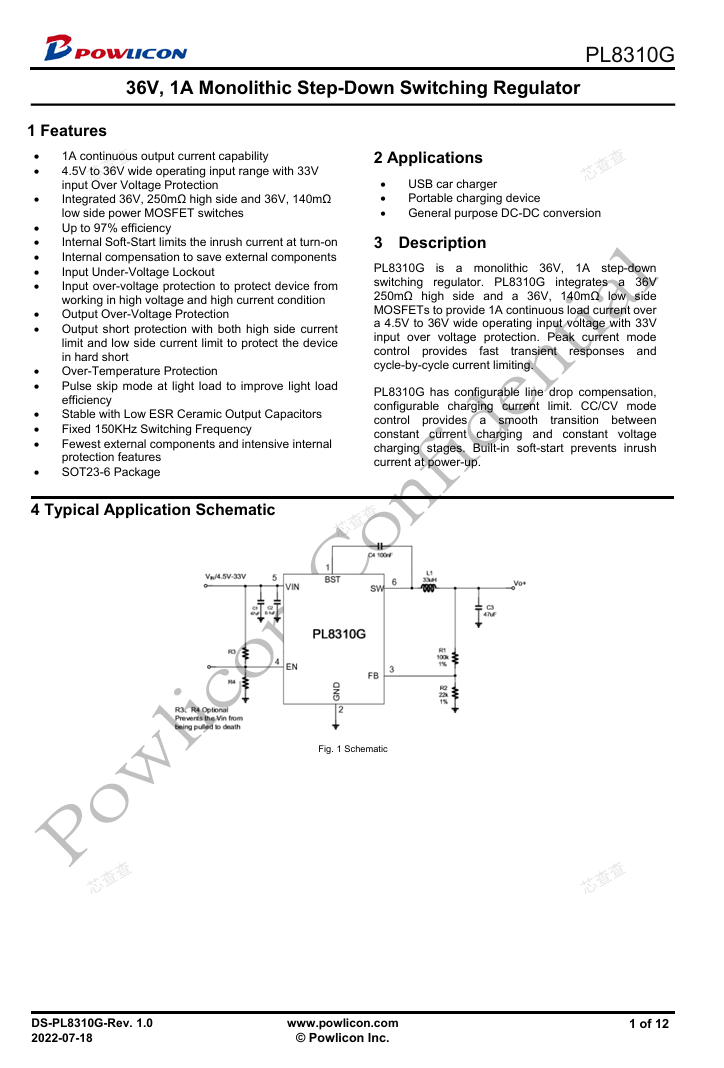

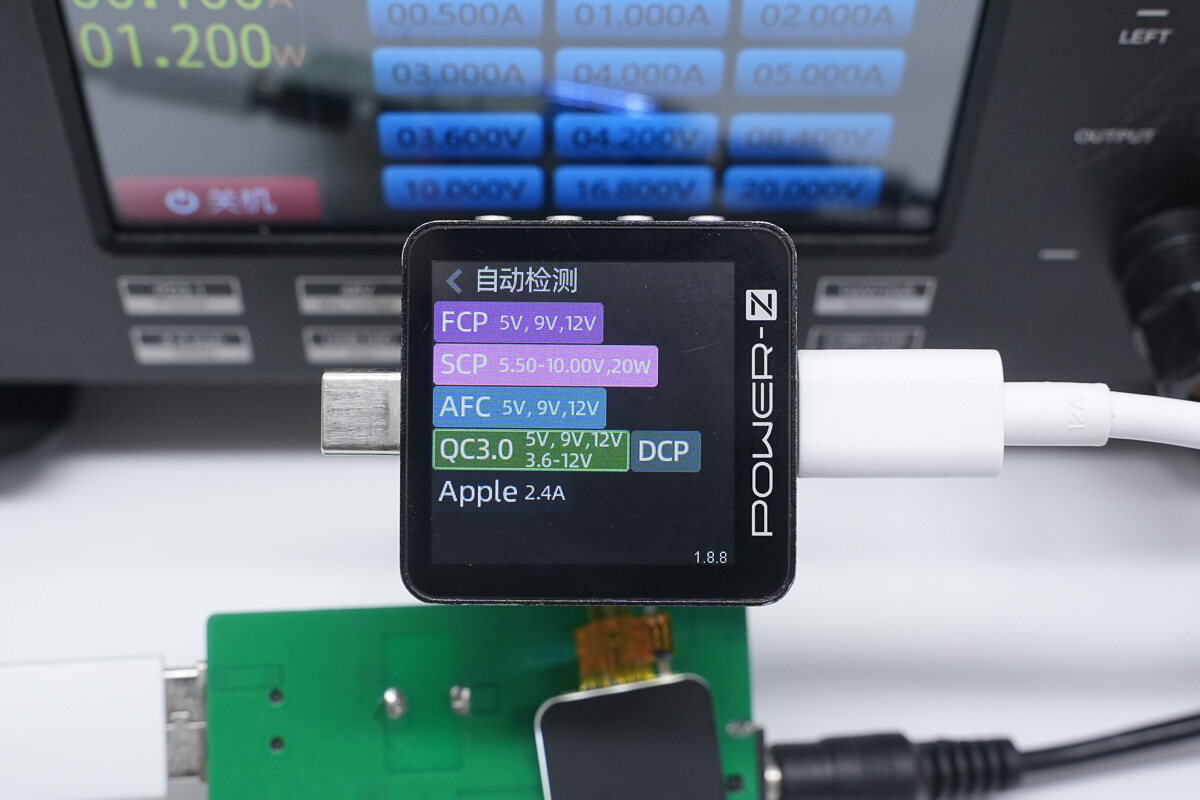

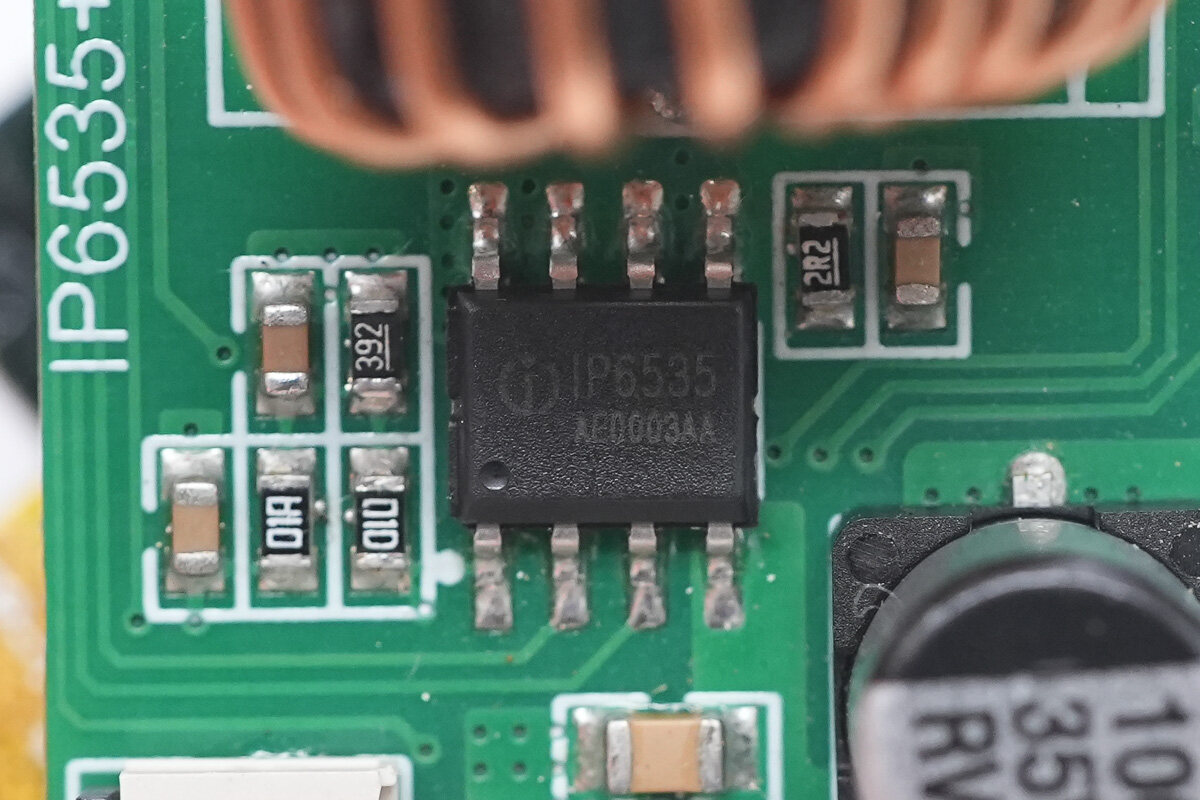

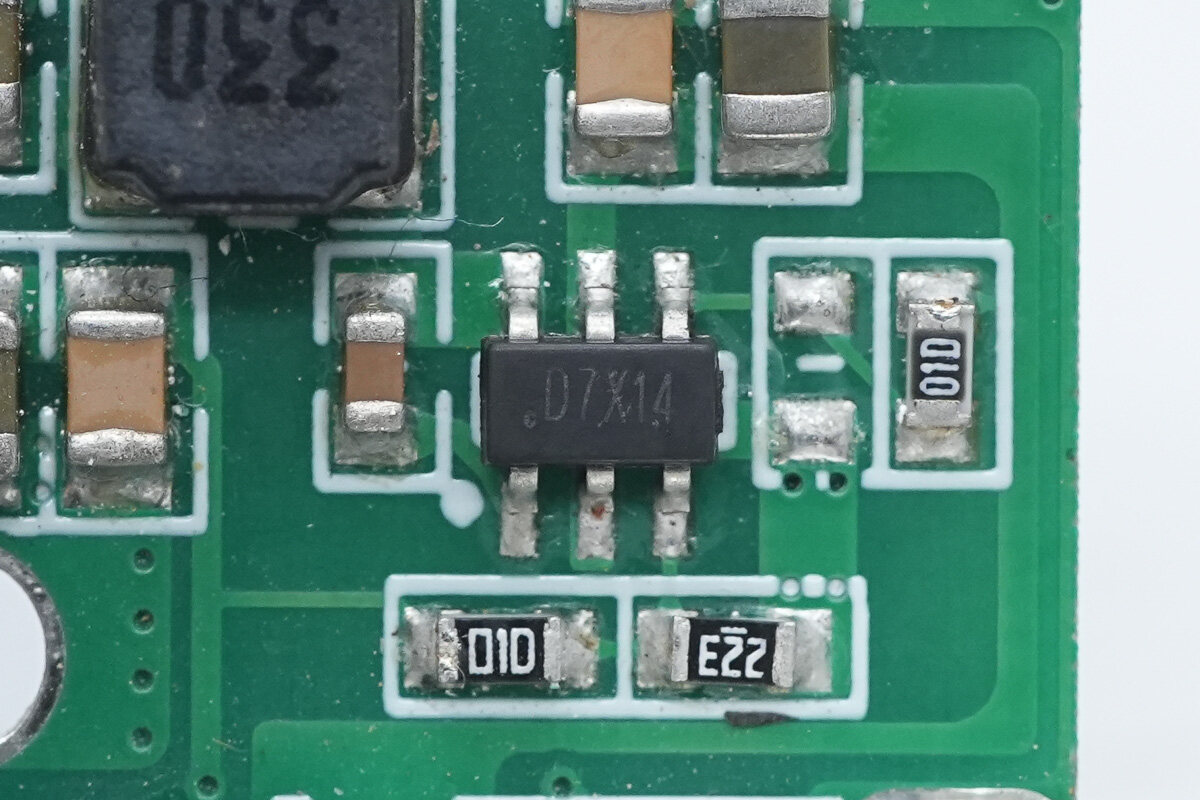

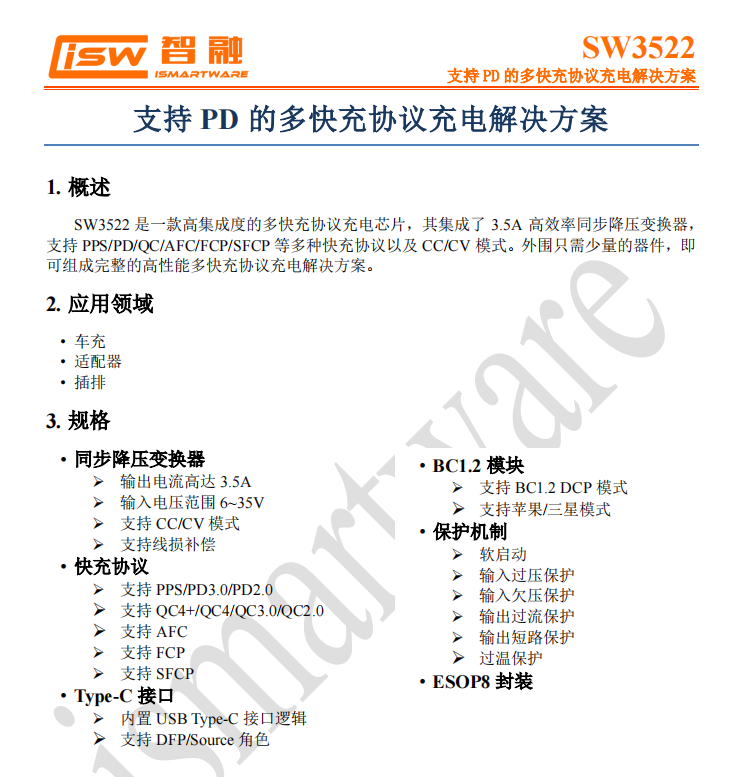

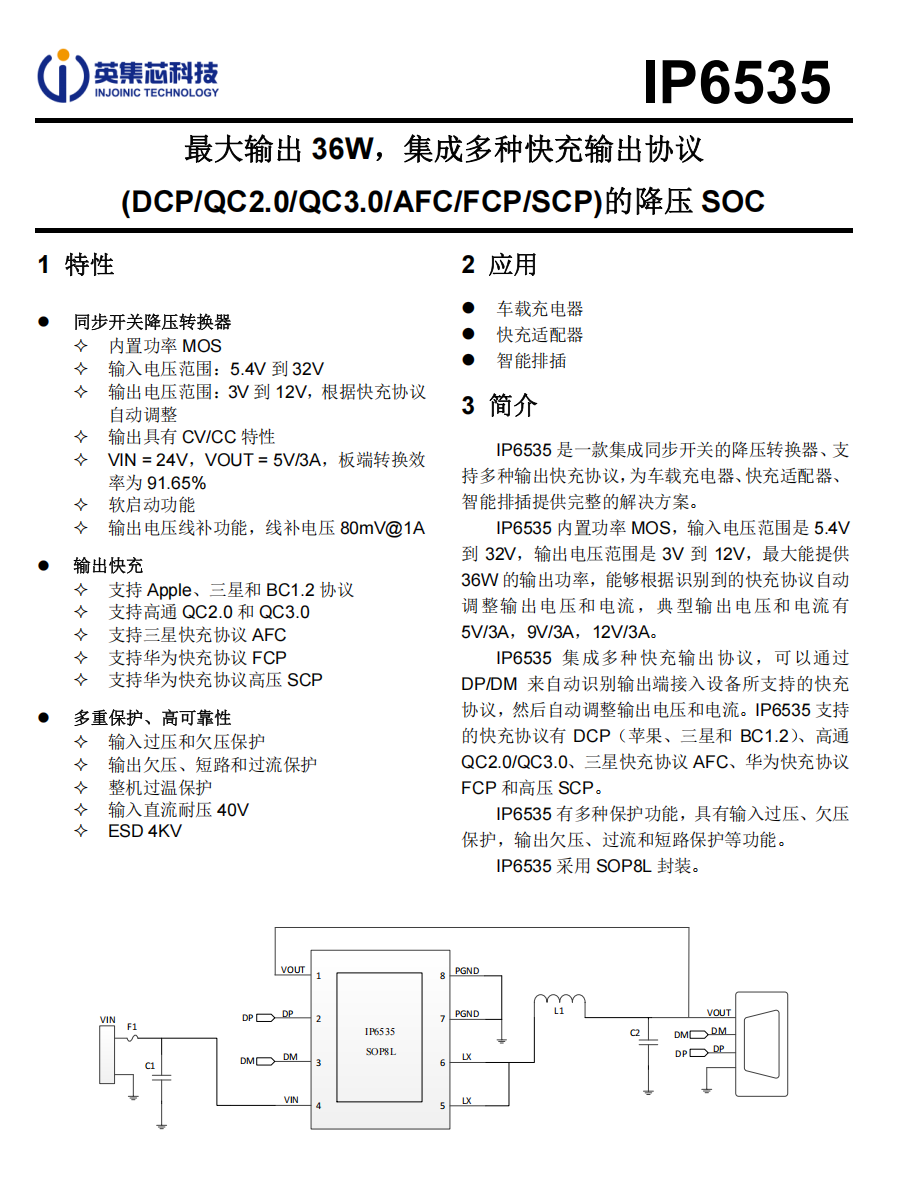

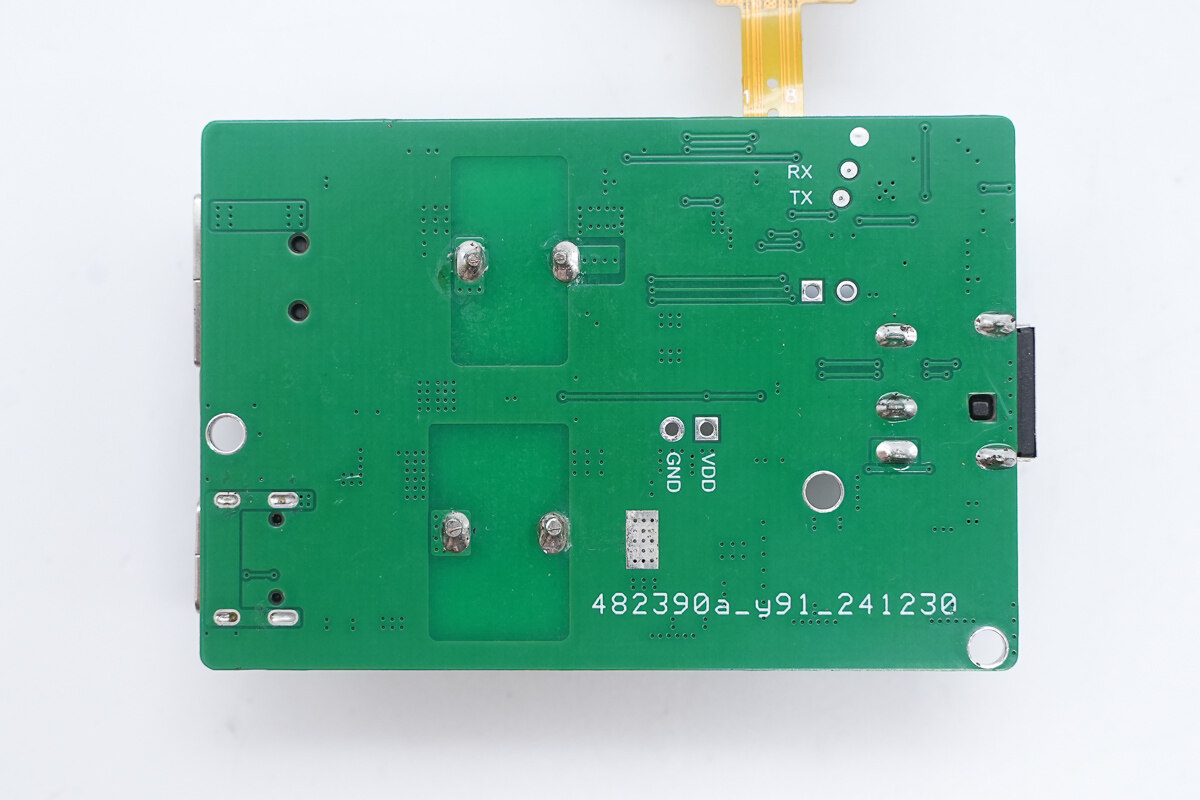

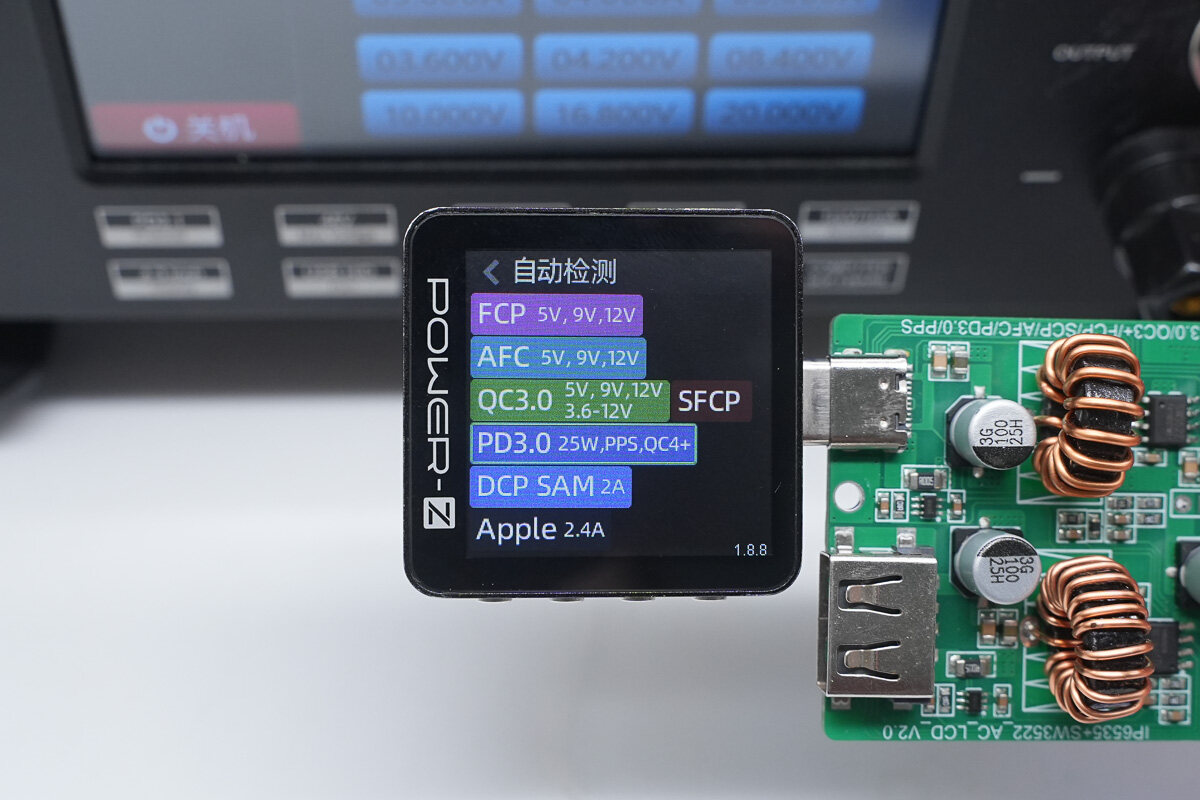

模块采用绿色PCB板设计，输入电路搭载先积集成LT199G1XC6/R6（丝印9G1KN）电流感应放大器精准检测参数，配合宝砾微PL8310G（丝印D7X14）降压稳压器实现高效降压。输出端则由智融SW3522与英集芯IP6535协议芯片分别驱动USB-C与USB-A接口，前者支持PD3.0、PPS、QC3.0、FCP、SFCP、AFC等多种快充协议，后者兼容QC3.0、FCP、SCP、AFC等快充协议，覆盖主流设备充电测试的需求。

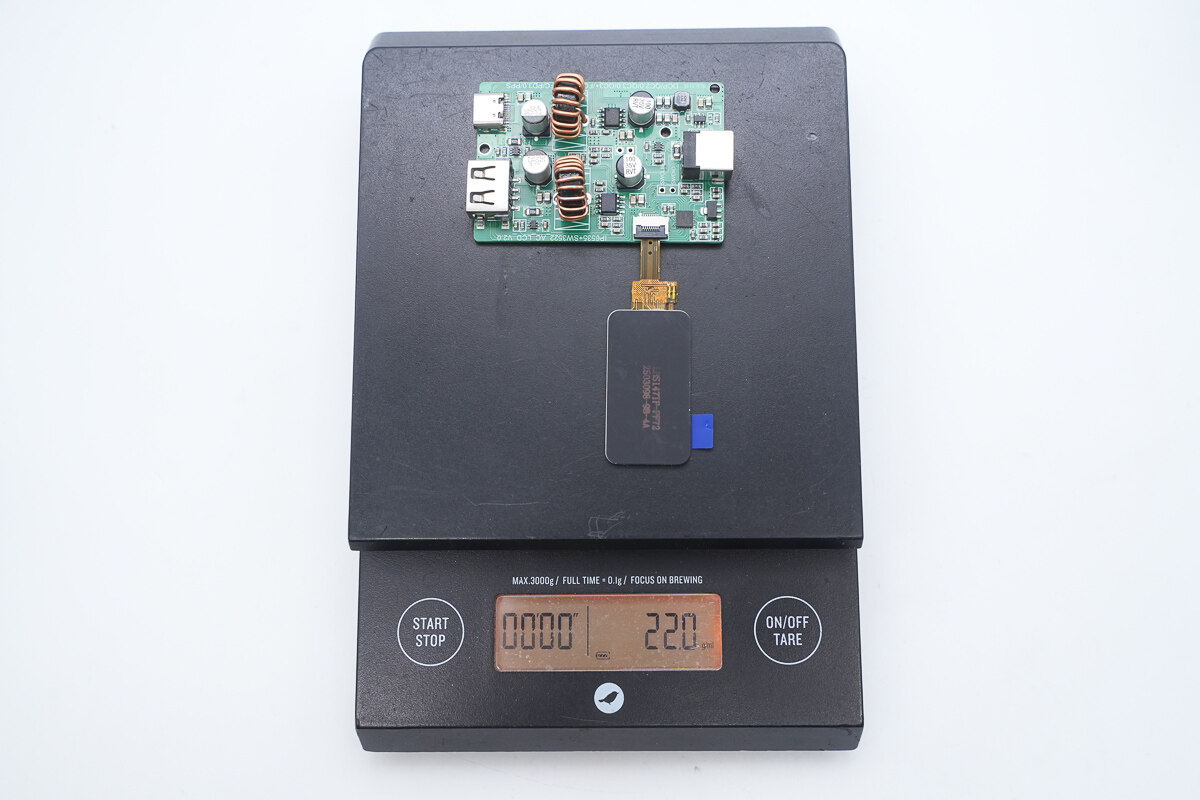

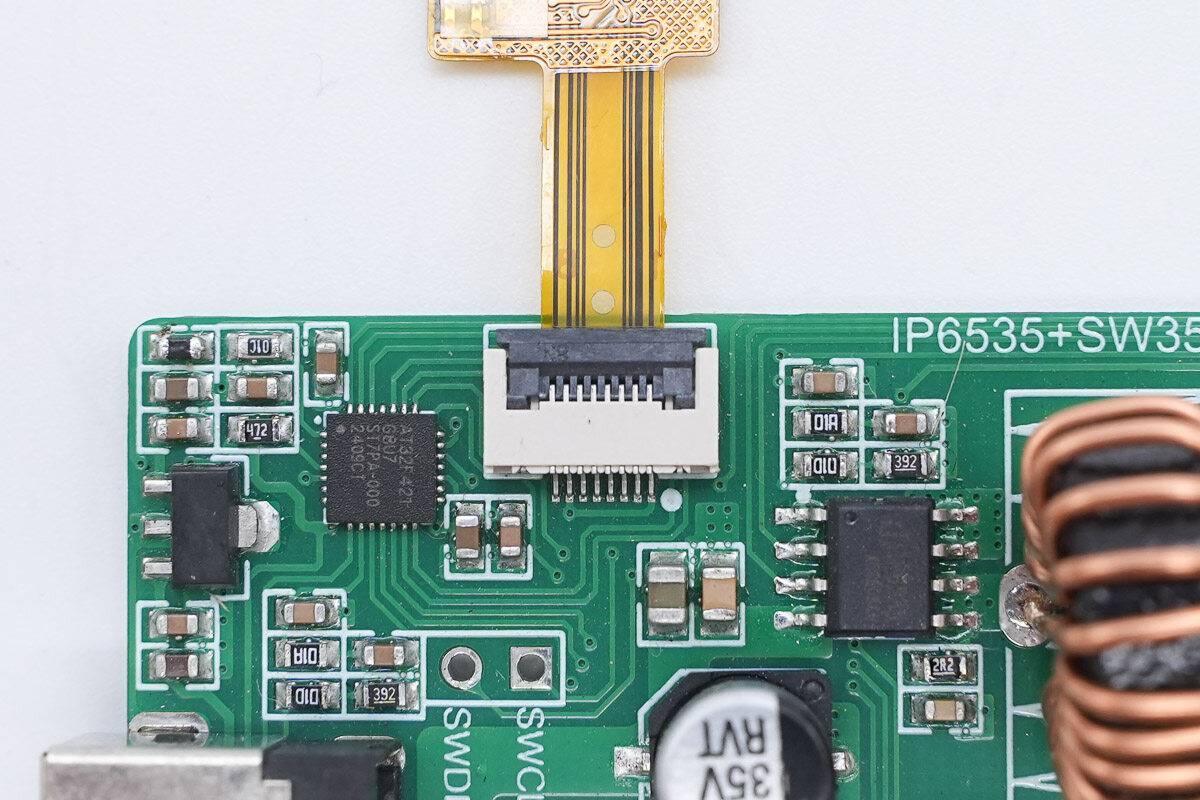

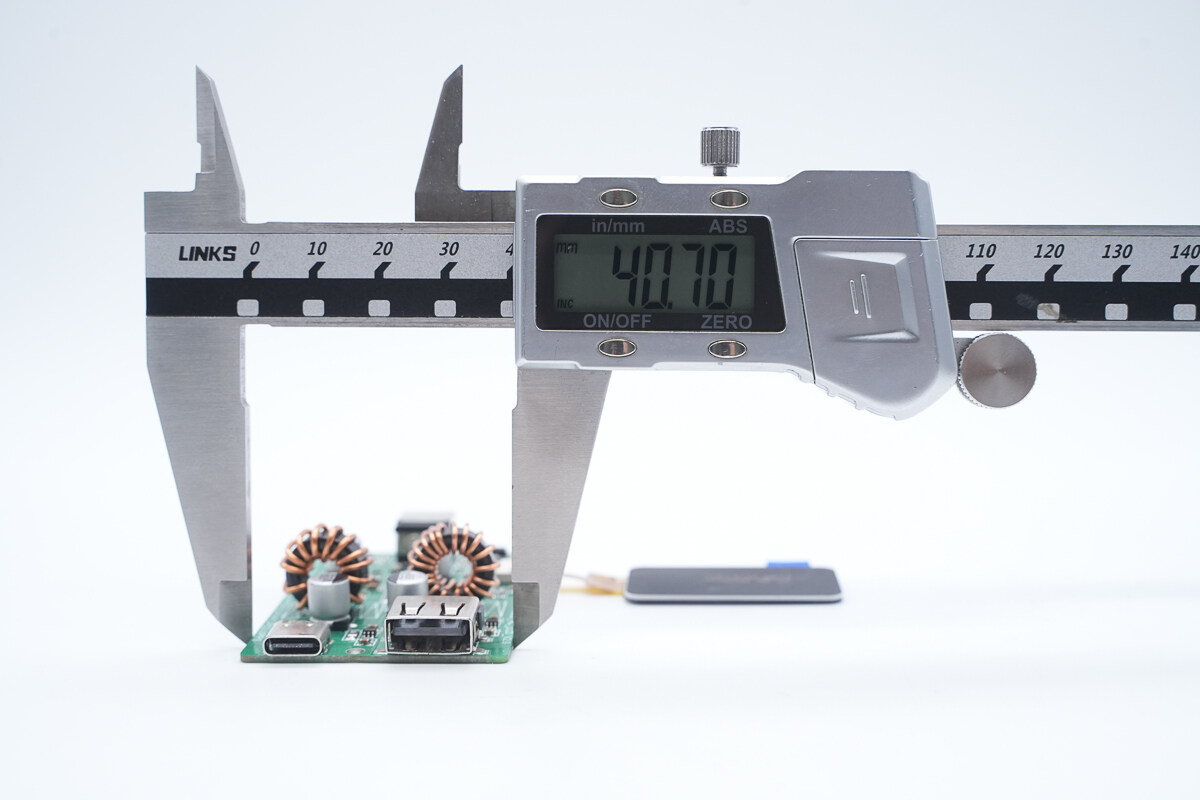

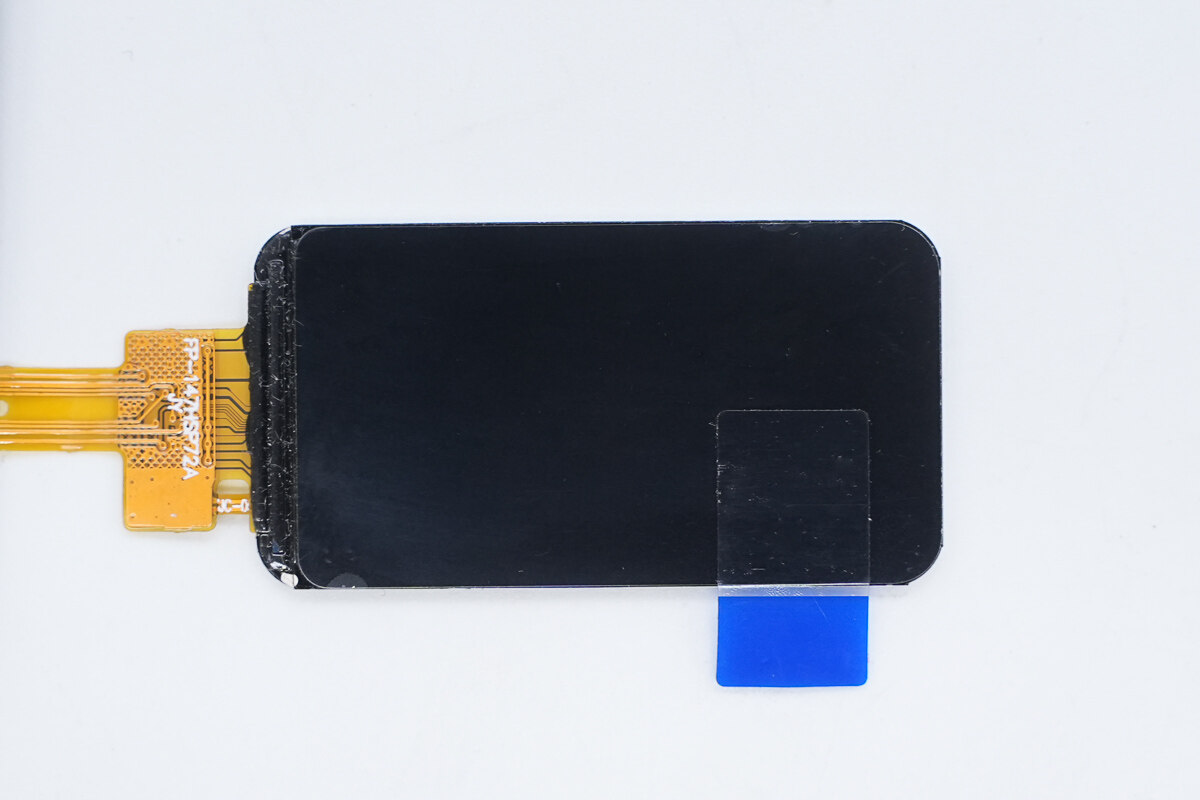

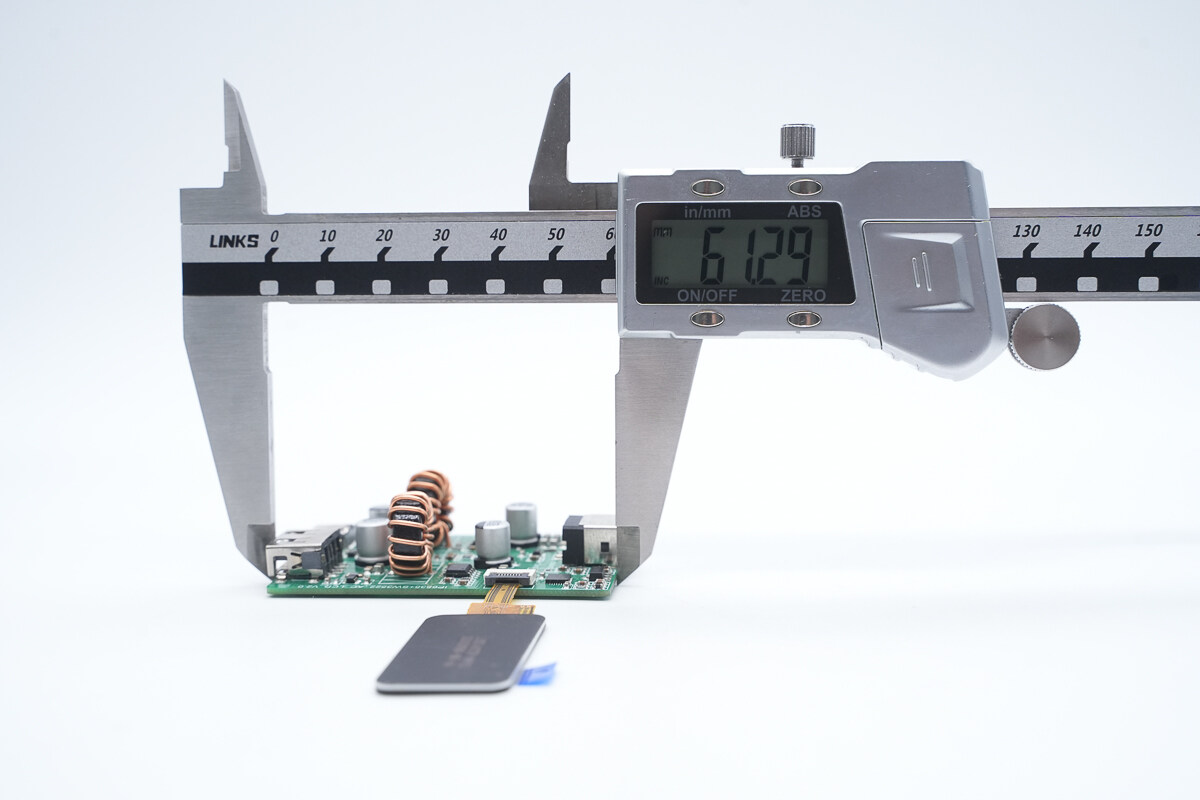

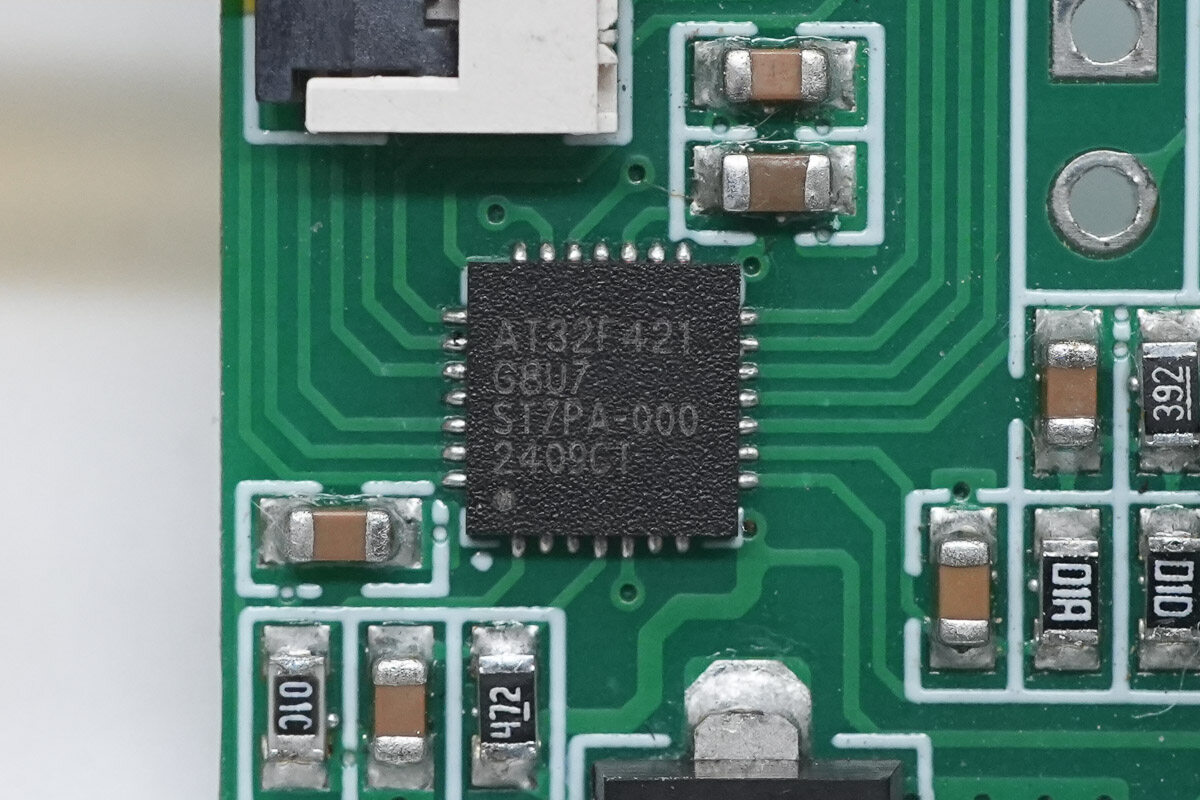

LCD数显屏由雅特力AT32F421G8U7 MCU控制，圣邦SGM2205（丝印RA5SC）LDO提供稳定供电；两路快充输出均配备独立降压电感与滤波电容，独立控制互不影响，保障供电平稳。实测PCBA模块尺寸仅61.29×40.7×15.71mm，含屏幕总重22g，设计非常轻薄，整体方案用料扎实可靠。

整体来看，PowerPi D45AC通过双芯片协同、独立快充及数显监测的组合设计，兼顾性能、兼容性与便携性，非常适合多设备充电及快充测试场景使用。
